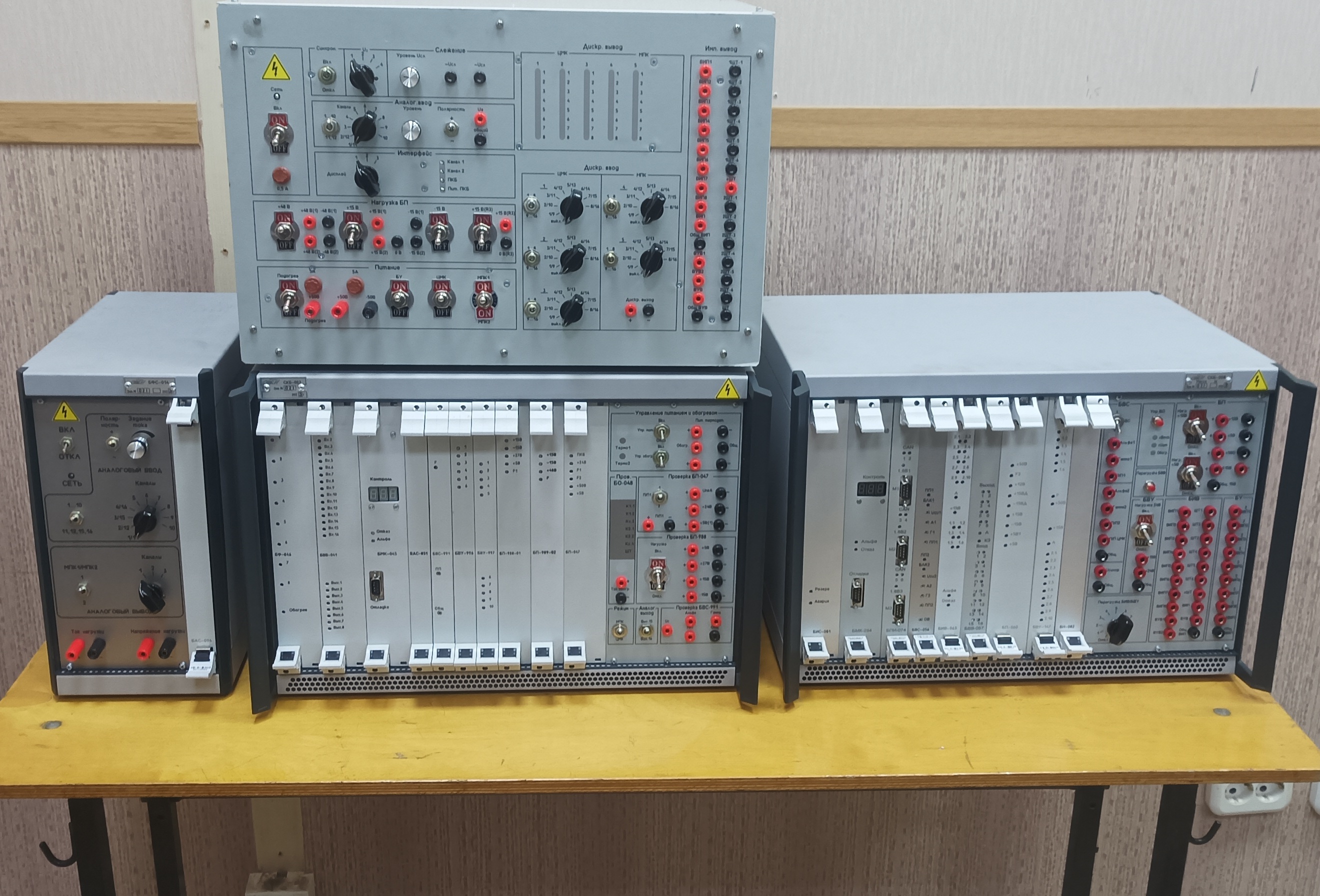

Состав основного оборудования стенда

• Пульт контроля ПК-002 (далее по тексту – ПК-002) является основой испытательной схемы стенда. ПК-002 содержит формирователи тестовых сигналов, необходимые для проверки функционирования каналов аналогового, дискретного и импульсного ввода блоков БУ-193, БУ-193-02, а также имитаторы всех нагрузок, необходимых для проверки параметров выходных сигналов, формируемых указанными блоками управления.

• Стенд контроля съемных блоков СКБ-003 (далее по тексту СКБ-003) является устройством, дополнительно подключаемым к ПК-002, и применяется при наладке и ремонте съемных блоков, входящих в состав блока управления БУ-193. В состав СКБ-003 входит набор образцовых съемных блоков из состава блока управления БУ-193.

• Стенд контроля съемных блоков СКБ-008 (далее по тексту СКБ-008) является устройством, дополнительно подключаемым к ПК-002, и применяется при наладке и ремонте съемных блоков, входящих в состав блока управления БУ-193-02. В состав СКБ-008 входит набор образцовых съемных блоков из состава блока управления БУ-193-02.

• Стенд контроля СКБПИ-001 (далее по тексту СКБПИ-001) является устройством, дополнительно подключаемым к ПК-002 и СКБ-003, и применяется при наладке и ремонте только съемных блоков БПИ-042, входящих в состав блока управления БУ-193.

• Устройство ЗУМ-001 предназначено для подключения проверочной ПЭВМ (по каналу USB) к съемному блоку БИВ-065 из состава блока управления БУ-193-02.
• Комплекты монтажных частей (КМЧ) состоят из набора специализированных кабельных соединителей и предназначены для подключения пульта ПК-002 к испытательной схеме стенда.

• Тестовое программное обеспечение (ПО), обеспечивает функционирование стенда, в соответствии с требованиями методик, приведенных в настоящем РЭ. В комплекте со стендом поставляется тестовое ПО, которое подразделено на два вида – устанавливаемое на ПЭВМ и записываемое в микроконтроллеры тестируемых съемных блоков аппаратуры.
