Блоки управления оборудованием электровоза ЭП20: БУО-328, БУО-329, БУО-330 БУЭ-371 (-01)
Кратко о продуктах
Блоки управлением оборудованием представляют собой совокупность программно-аппаратных средств, предназначенных для управления исполнительными аппаратами электровозного оборудования:
- ввода дискретных сигналов и подключения периферийных систем электровоза(БУО-328);
- ввода аналоговых сигналов, реализации защит и подключения периферийных систем электровоза(БУО-329);
- подключения периферийных систем электровоза(БУО-330).
Блоки БУО-328, БУО-329, БУО-330 входят в состав комплексной системы управления и диагностики электровоза ЭП20 и взаимодействуют в рамках данной системы с блоком управления электровозом БУЭ по общесистемной дублированной шине CAN.
Блоки БУО-328, БУО-329, БУО-330 представляют собой набор специализированных съемных модулей, выполняющих функции ввода/вывода информации, и модулей питания.
Каждый съемный модуль, кроме модулей питания, имеет свой оригинальный пятиразрядный или шестиразрядный адрес.
Блок управления оборудованием БУО-328 предназначен для выполнения следующих функций:
- коммутация цепей управления электровозным оборудованием;
- ввода дискретных сигналов блокировок от коммутационных аппаратов;
- сбора предварительной обработки дискретной информации;
- CAN-шлюза для подключения периферийных устройств.
Блок управления оборудованием БУО-329 предназначен для выполнения следующих функций:
- сбора предварительной обработки аналоговой информации от аналоговых датчиков;
- коммутации устройств защиты высоковольтных аппаратов по информации от аналоговых датчиков;
- взаимодействие по коммутационной сети с устройствами и подсистемами электровоза (БУЭ, Регистратор);
- организация CAN-шлюза для взаимодействия по внутриблочной шине между модулями ввода/вывода;
- организация CAN-шлюза для взаимодействия по коммутационной сети с периферийными устройствами и подсистемами электровоза;
- реализации аппаратных методов для обеспечения самодиагностики модулей ввода/вывода.
Блок управления оборудованием БУО-330 предназначен для выполнения следующих функций:
- сбора и предварительной обработки дискретной информации;
- коммутации твердотельных реле, обеспечивающих управления оборудованием электровоза;
- сбора и предварительной обработки аналоговой информации от аналоговых датчиков;
- взаимодействие по коммутационной сети с устройствами и подсистемами электровоза (БУЭ, Регистратор);
- взаимодействие по коммутационной сети с подсистемами автоведения (АВП);
- организация CAN-шлюза для взаимодействия по внутриблочной шине между модулями ввода/вывода;
- организация CAN-шлюза для взаимодействия по коммутационной сети с периферийными устройствами и подсистемами электровоза;
- креализация аппаратных методов для обеспечения самодиагностики модулей ввода/вывода.
Кратко о продукте

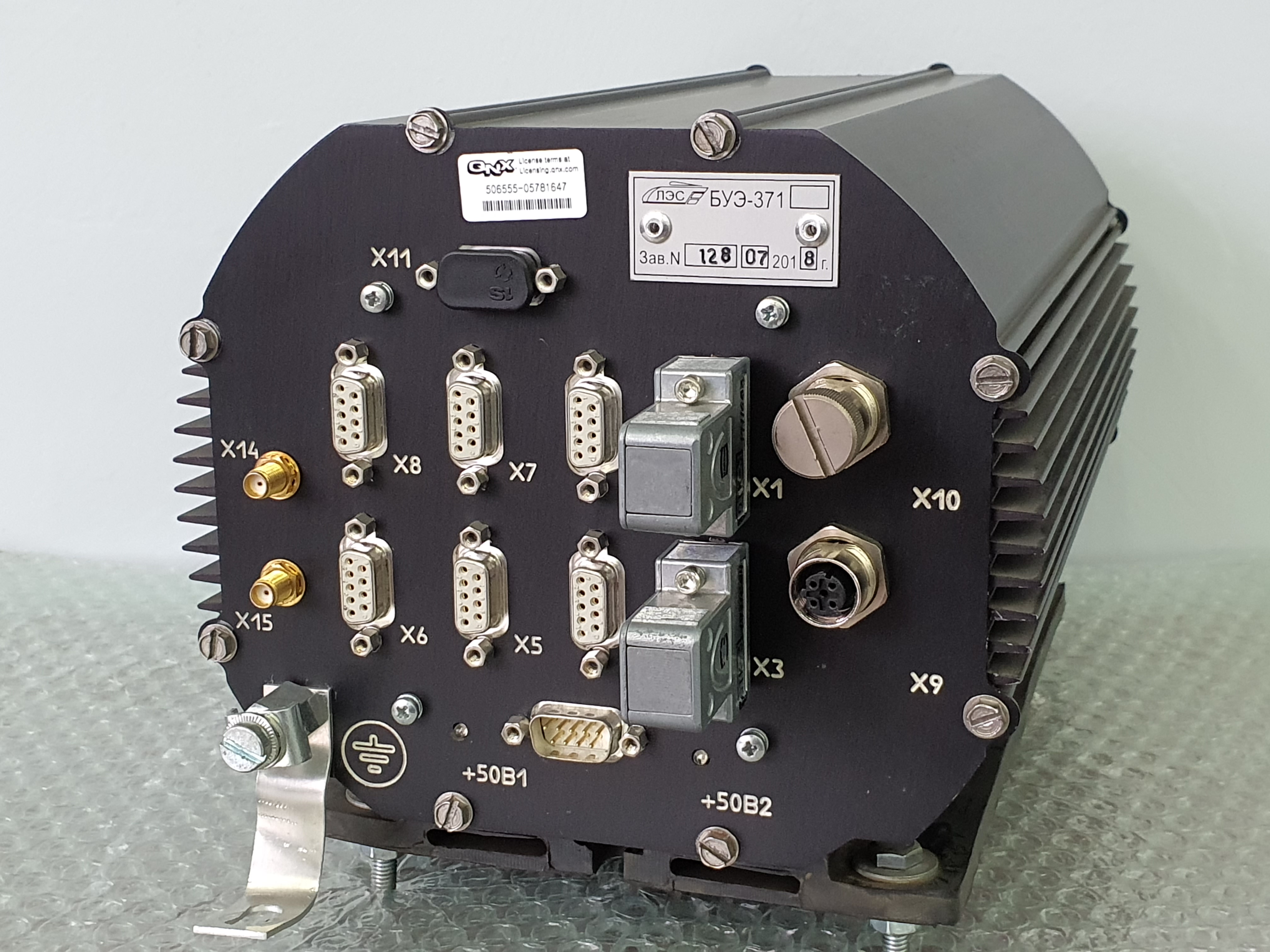

Блок управления электровозом БУЭ представляет собой комплекс программно-аппаратных средств, предназначенных для управления подсистемами электровоза серии ЭП20. БУЭ входит в состав системы управления локомотивом верхнего уровня и является центральным ядром системы управления электровозом. Объединён с подсистемами электровоза коммуникационными шинами управления CAN.
БУЭ-371(-01) выполняет функции:
- загрузки операционной системы и сохранения данных в энергозависимой памяти блока управления электровозом;
- организация и реализация вычислительного процесса для программы управления электровозом и программы диагностики электровоза;
- организация коммуникационной сети для взаимодействия и информационного обмена с внешними подсистемами электровоза (подсистемой управления диагностикой и работой тягового привода, подсистемой управления вспомогательного привода, подсистемой обеспечения безопасности движения);
- организация внутреннего взаимодействия между блоками СУЛВУ;
- синхронизация всех подсистем электровоза с астрономическим временем, установленным с помощью средств спутниковой навигации.
