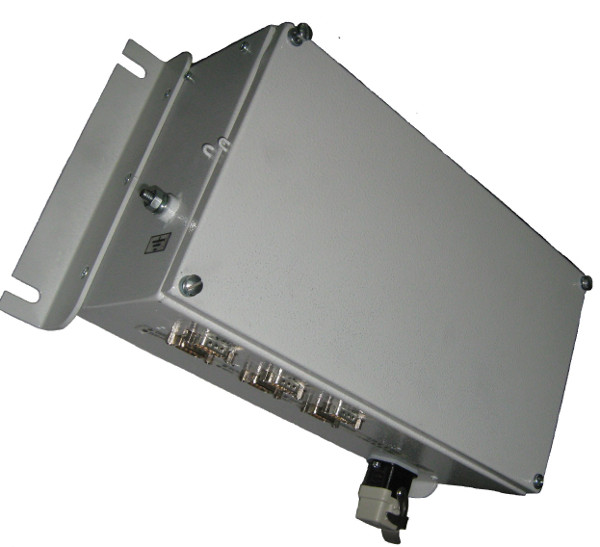

Блок регистрации и передачи данных БРПД-004
Блок регистрации и передачи данных БРПД-004 АРКИ.656121.004 предназначен для передачи по сетям стандарта GSM в режиме пакетной передачи данных (GPRS) соответствующим диспетчерским службам оперативной информации о состоянии основного оборудования локомотива при возникновении нештатных ситуаций, с целью дальнейшего оказания практической помощи локомотивным бригадам.
БРПД-004 может использоваться с микропроцессорными системами управления и диагностики локомотивов:
- на электровозах 2ЭС4К с МСУД-001 в исполнении БРПД-004;
- на электровозах ЭП2К с МПСУ-007 (МПСУ-007-01 или МПСУ-007-02) в исполнении БРПД-004-01;
- на электровозах 2ЭС5К (3ЭС5К) с МСУД-Н в исполнении БРПД-004-02;
- на тепловозах ТЭП70БС, оборудованных МСУ-013 (АРКИ.421455.013ТУ), в исполнении БРПД-004-03.
БРПД-004 осуществляет:
- обмен информацией с системой управления локомотива по каналу связи CAN;
- прием сигналов спутниковых навигационных систем ГЛОНАСС и GPS для определения текущих координат локомотива и астрономического времени;
- передачу диагностической информации о состоянии основного оборудования локомотива по беспроводному каналу связи GSM в случае возникновения нештатных (аварийных) ситуаций;
- периодическую передачу по беспроводному каналу связи информации о состоянии основного оборудования локомотива;
- накапливание информации о возникших нештатных ситуациях в период временного отсутствия связи по беспроводному каналу связи, для её последующей автоматической передачи, после восстановления связи;
- обмен данными с дополнительными внешними устройствами по каналу связи RS-485.
Основные характеристики БРПД-004:
| Наименование параметров | Значение |
|---|---|
| 1. Встроенные беспроводные каналы связи: | |
| 1.1. Приемный канал сигналов от спутниковых навигационных систем | GPS/ГЛОНАСС |
| 1.2. Приемо-передающий канал диагностических данных: | GSM (850 -1900) МГц |
| - интервал передачи данных, с, не менее | 5 |
| - объем информации в пакете, передаваемом периодически, КБ, не более | 2 |
| - объем информации в пакете, передаваемом асинхронно, МБ, не более | 10 |
| 1.3. Встроенные интерфейсные каналы связи: | |
| 2.1. Системный канал (резервируемый) | CAN, версия 2.0В |
| 2.2. Дополнительный канал связи | RS-485 |
| 3. Диапазон напряжения питания и подогрева, В | от 35 до 160 |
| 4. Потребляемая мощность: | |
| - Цепи питания, Вт, не более | 10 |
| - Цепи подогрева, Вт, не более | 72 |
| 5. Род тока питания и обогрева | постоянный |
| 6. Режим работы | продолжительный |
| 7. Охлаждение | воздушное, естественная конвекция |
| 8. Карта памяти: | |
| 8.1. Тип поддерживаемых карт памяти | SDHC |
| 8.2. Количество карт памяти | 1 |
| 8.3. Объем, ГБ, не менее | 1 |
| 9. Количество поддерживаемых SIM-карт | 2 |
| 10. Время готовности: | |
| - При температуре окружающего воздуха выше минус 40°C, мин, не более | 5 |
| - При температуре окружающего воздуха ниже минус 40°C, мин, не более | 30 |
| 11. Масса, кг | 3,9±0,195 |
| 12. Степень защиты по ГОСТ 14254 | IP21 |
